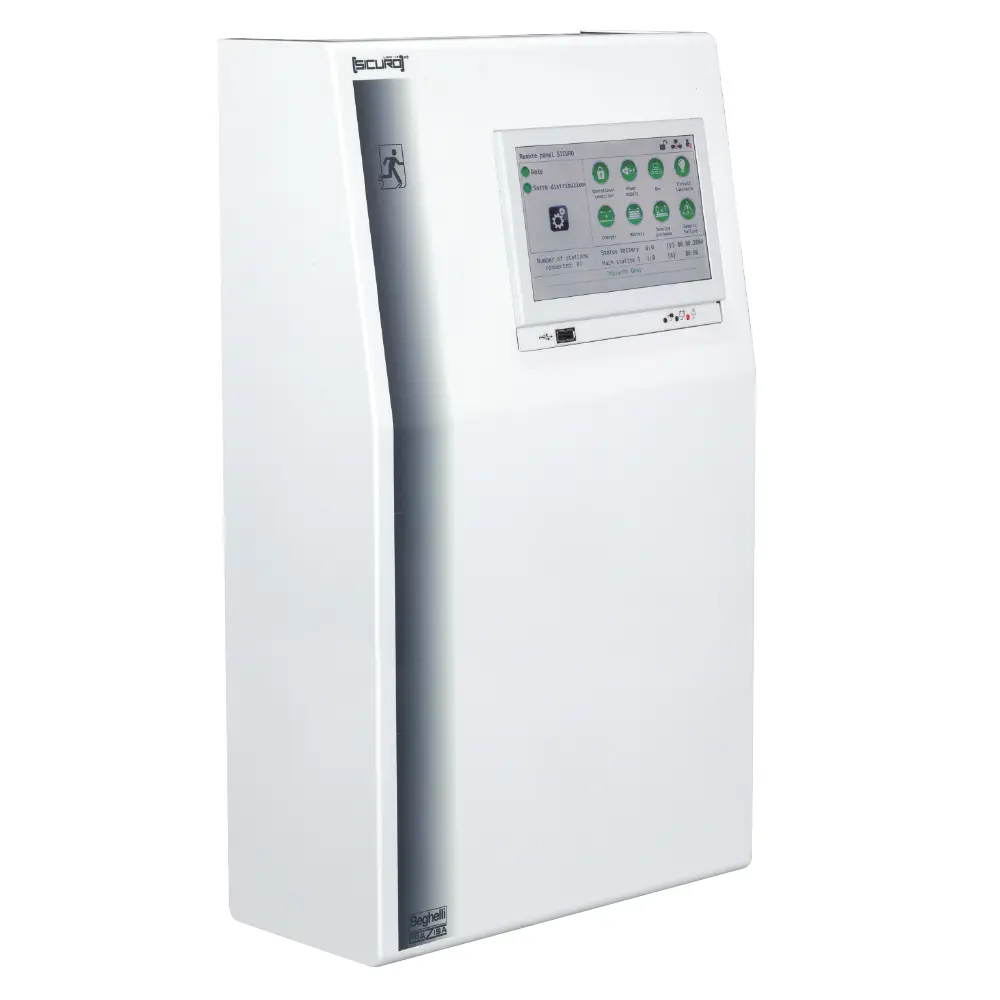

System Centralnej Baterii SICURO 24V

Sicuro 24V: inteligentne, centralne zasilanie niskonapięciowe.



System SoccorLogica Sicuro 24V to scentralizowany system oświetlenia awaryjnego, który umożliwia zarządzanie oprawami oświetlenia awaryjnego, z funkcjami diagnostycznymi takimi jak: test funkcjonalny i autonomiczny. System wykorzystuje napięcie bezpieczne 24V. Zgodnie z DIN EN 50172 system podlega ochronie klasy III. Duża wszechstronność systemu przejawia się poprzez obsługę specjalnie zaprojektowanych opraw awaryjnych LED Beghelli, a także opraw podstawowych LED Beghelli, wyposażonych w dedykowany moduł inwertera Sicuro 24. W trybie awaryjnym system dostarcza napięcie stałe 24V do opraw oświetlenia awaryjnego. Aby umożliwić szybką identyfikację opraw system przypisuje im własny adres. System SICURO 24V pozwala na jego integrację z systemem BMS (Building Management System) wyposażonym w odpowiednie oprogramowanie.



• Możliwość sterowania i monitorowania opraw oświetlenia awaryjnego na tym samym obwodzie, ale w różnych trybach pracy:
- Funkcja SA: wybór trybu pracy "na jasno"
- Dla opraw w trybie pracy SA, funkcja ściemniania w zakresie od 10 do 100%
- Funkcja SE: przełączenie wybranych opraw w tryb pracy "na ciemno"

• Tryb pracy awaryjnej z wykorzystaniem modułu monitorowania
zasilania rozdzielnicy lokalnej.

• Funkcja automatycznego rozpoznawania zainstalowanychopraw w obwodzie i modułów sterujących

• Indywidualny monitoring 20 opraw na obwodzie

• Automatyczne przeprowadzanie testów funkcjonalnych i autonomicznych

• Automatyczny raport przeprowadzonych testów

• Przechowywanie raportów przez okres dwóch lat
(LOG-BOOK)





• Urządzenie do automatycznego sterowania i monitorowania
opraw awaryjnych zgodnie z normą EN 62034. Monitorowanie
odbywa się poprzez dwa rodzaje testów: funkcjonalnego
- polegającego na sprawdzeniu działania systemu
i autonomicznego - polegającego na sprawdzeniu autonomii
akumulatorów. Wyniki testów zapisywane są w jednostce
centralnej.



• Ładowarka 27.2 V / 3A, 27.2 V / 5A, 27.2 V / 10A



• Automatyczna aktywacja trybu awaryjnego w przypadku
braku zasilania. System pozwala również samodzielnie
zarządzać pracą awaryjną opraw oświetleniowych na
różnych miejscach obwodu.



• Obecność zasilania w rozdzielnicach jest sygnalizowana
systemowi przez moduły kontroli napięcia zasilania jednolub
trójfazowych. Są zainstalowane poniżej zabezpieczenia
rozdzielnicy.



• Każdy panel kontrolny SicuroLED zarządza maksymalnie 80
oprawami oświetlenia awaryjnego, podzielonymi na 4
obwody po 20 opraw w każdym obwodzie. Panel zarządza
również głównymi oraz dodatkowymi funkcjami systemu.
- wymienność funkcji SE i SA
- automatyczne adresowanie opraw
- indywidualny monitoring opraw
- indywidualne ściemnianie każdej oprawy pracującej w trybie
SA w zakresie od 10 do 100 %
- oprawy w trybie SA można włączać i wyłączać
bezpośrednio z panelu sterowania lub zdalnie przez
moduł wejściowy
- indywidualne automatyczne włączanie i wyłączanie
każdej oprawy w trybie pracy SA poprzez wewnętrzny
zegar (programowalne)



• 3 programowalne wyjścia (bezpotencjałowe) do sygnalizacji:
- błędu ładowania akumulatorów
- błędu akumulatorów
- błędu opraw
- ochrony przed osiągnięciem progu głębokiego rozładowania



• Interfejs RS485 do:
- podłączenia maksymalnie dwóch modułów wejściowych
- podłączenia komputera z opcjonalnym oprogramowaniem
Sicuro-VisualSicuro-Visual



• Interfejs MODBUS



• Interfejs ETHERNET do komunikacji przez lokalną sieć



• Interfejs USB do przesyłania i pobierania konfiguracji systemu,
wyników przeprowadzonych testów oraz aktualizacji
oprogramowania systemu oraz modułów SicuroLED.



• Akumulatory kwasowo - ołowiowe średnia żywotność 10 lat
w temperaturze otoczenia +20°C



• Web Server do nadzoru i zarządzania wszystkimi jednostkami
