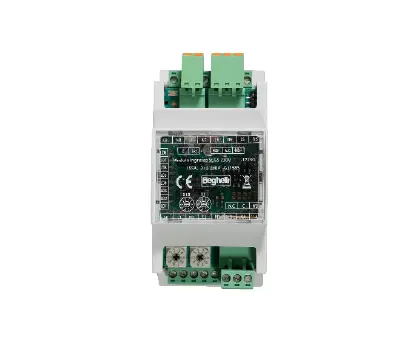

Lichtschalterabfragemodul LSSA 3+5
Zubehör
Modul mit 3 Steuereingängen zur Überwachung des Netzes der Allgemeinbeleuchtung oder Abfrage der Lichtschalter der Allgemeinbeleuchtung und 5 Steuereingängen zur Abfrage der Lichtschalter der Allgemeinbeleuchtung. Ansteuerung der Steuereingänge durch Schaltspannungen (invertierbar). Funktion und Logik der Steuereingänge sowie Zuordnung zu Leuchtenkreisen oder Leuchten frei programmierbar.
| TECHNISCHE DATEN - ALLGEMEIN | |
|---|---|
|
Steuereingänge zur
Netzüberwachung:
Steuersignal:
|
3 oder 0
1 ~ N 230 V / 50 Hz, invertierbar (U < 85% UNenn)
|
|
Steuereingänge zur
Lichtschalterabfrage:
Steuersignal:
|
5 oder 8
1 ~ N 230 V / 50 Hz, invertierbar
|
| Kommunikations-Bus: | RS485 |
| Gehäuse: | Kunststoff |
| Maße (H x B x T): | 110 x 53 x 63 mm |
| Schutzart: | IP20 |
| Schutzklasse: |
II
|
| Montage: |
Verteilereinbau (DIN-Schiene) sowie in diversen S230-Stationen
|
