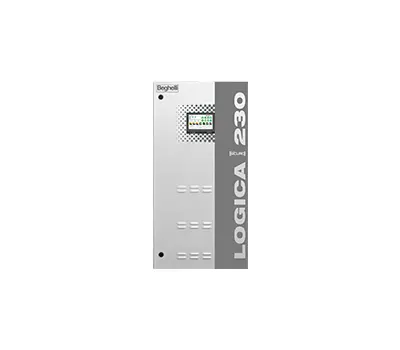

S230Z-H-WK
Automatische Prüfeinrichtung für zentrale Versorgung Sicuro 230Z
Hauptstation.
| TECHNISCHE DATEN - ALLGEMEIN | |
|---|---|
| Version: |
Version mit kombiniertem Elektronik- und Batterieschrank als Wandschrank
|
| Batteriekapazität: |
7,2 bis 12 Ah
|
| Lademodule: | max. 2 |
|
Leuchtenkreismodule
(intern):
|
max. 5
|
|
Leuchtenkreismodule
(extern):
|
max. 64 (eAK 2 EÜ/SÜ) bzw. 32 (eAK 4 EÜ/SÜ)
|
| 11KW-Umschaltmodule: | 1 |
| Unterstationsausgänge: | - |
| LSSA-Eingänge (intern): |
-
|
| LSSA-Module (intern): |
max. 2 (optional)
|
| LSSA-Module (extern): |
max. 96 (optional)
|
| Montage: |
Wand
|
| Elektronikschrank: |
Stahlblech, grau, RAL 7035
|
| Batterieschrank: | Stahlblech, grau, RAL 7035 |
| Maße (H x B x T): |
1.200 x 600 x 350 mm
|
| Schutzart: |
IP20 (Elektronik)
IP20 (Batterie)
|
| Schutzklasse: |
I
|
| Versorgung: |
1 / N / PE 230 V ~ 50 Hz / 60 Hz (Netz)
216 V = (Batterie)
|
| Umgebungstemperatur: |
-5 °C bis +35 °C (Elektronik)
+20 °C (Batterie)
|
| Kabeleinführung: |
oben
|
| Leitungsklemmen: |
min. 4 mm² (Netz)
min. 4 mm² (Batterie)
max. 2,5 mm² (Leuchten)
max. 2,5 mm² (Steuerung)
|
| Bestellnummer: |
-
|
