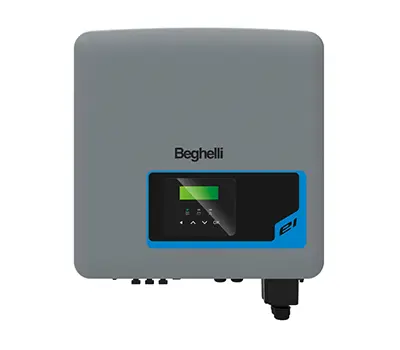

Hybrid-Inverter
ei-tre

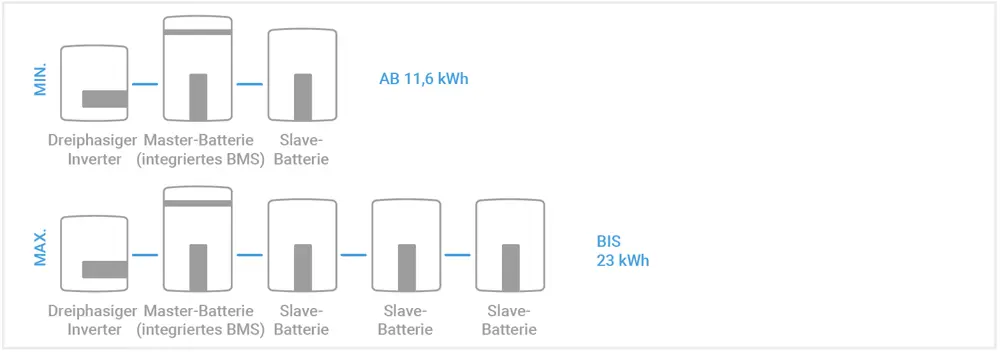

Der ei-tre Hybrid-Inverter ist ein dreiphasiges Modell, welches speziell für die Dienstleistungsbranche und kleine industrielle Anwendungen entwickelt wurde und in der Lage ist bis zu 23 kW zu verwalten. Eine Anwendung im Wohnbereich ist ebenfalls möglich. Energieerzeugung und der Verbrauch werden über eine App und die Beghelli-Cloud überwacht. AC-Ausgang für die Verwendung des Energievorrats im Falle eines Stromausfalls.
MERKMALE
- Netzgekoppelter dreiphasiger Hybrid-Inverter (ON-GRID) mit Speicherbatteriemanagement und EPS-Notfallfunktion OFF-GRID (vom Netz abgetrennt)
- Hoher Wirkungsgrad beim Laden und Entladen der Batterie, bis zu 97,5 %
- Verwaltung von bis zu 150 % der Nennleistung der Photovoltaikanlage
- Niedrige Anlaufspannung auf der Photovoltaik-Feldseite (höhere Ausnutzung der Sonnenenergie)
- MPPT-Optimierungsfunktion bei Abschattung des PV-Generators
- Betriebstemperatur -35 °C bis 60 °C (mit Derating über 45 °C)
- Integrierter SPD (Überspannungsschutz)
- CT (Stromzähler) enthalten
- Zehn Inverter können parallel geschaltet werden
- Inklusive WLAN-Modul
- Überwachung über kostenlose App und Website
- Wandhalterungen, Kabel und Stecker im Lieferumfang enthalten
|
8 kW |
10 kW |
15 kW |
|
|---|---|---|---|
| Max. PV-Eingangsleistung des photovoltaischen Feldes [Wp] | 16.000 | 20.000 | 30.000 |
| Max. PV-Eingangsleistung (Eingang PV1 / Eingang PV2) [Wp] | PV1: 8.500 / PV2: 5.000 | PV1: 10.500 / PV2: 6.000 | PV1: 11.000 / PV2: 7.000 |
| Max. PV-Eingangsspannung [V] | 1.000 | ||
| Anlaufspannung [V] | 200 | ||
|
Nominale Eingangsspannung [V] |
640 | ||
|
Spannungsbereich des MPP-Trackers [V] |
180-950 | ||
|
Anzahl der MPP-Tracker/Stränge pro MPP-Tracker |
2(2/1) |
||
|
Maximale Eingangsströme (Eingang PV1 / Eingang PV2) [A] |
28/16 |
||
|
Maximaler Kurzschlussstrom (Eingang PV1 / Eingang PV2) [A] |
35/20 |
||
|
8 kW |
10 kW |
15 kW |
|
|---|---|---|---|
|
Nennleistung AC-Ausgang [W] |
8.000 | 10.000 | 15.000 |
|
Max. Scheinleistung AC-Ausgang [VA] |
8.800 |
11.000 | 15.000 |
|
Max. Strom AC-Ausgang [A] |
12,9 | 16,1 | 24,1 |
|
Max. Scheinleistung AC-Eingang [VA] |
16.000 | 20.000 | 20.000 |
|
Max. Strom AC-Eingang [A] |
25,8 | 32,0 | 32,0 |
|
AC-Nennspannung [V] |
415/240; 400/230; 380/220 |
||
|
Netznennfrequenz [Hz] |
50/60 |
||
|
Bereich der Leistungsfaktoranpassung |
0,8 induktiv bis 0,8 kapazitiv |
||
|
THDi (Nennleistung) [%] |
<3 |
||
|
8 kW |
10 kW |
15 kW |
|
|---|---|---|---|
|
Batterietyp |
Lithium-Ferro-Phosphat-Batterie LiFePO4 |
||
|
Batteriespannungsbereich [V] |
180 bis 800 |
||
|
Maximaler kontinuierlicher Lade-/Entladestrom [A] |
30 |
||
|
8 kW |
10 kW |
15 kW |
|
|---|---|---|---|
|
Nominale Ausgangsleistung [W] |
8.000 |
10.000 |
15.000 |
|
Spitzenscheinleistung [VA, s] |
12.000, 60 |
15.000, 60 |
16.500, 60 |
|
Maximal lieferbarer Strom [A] |
11,6 |
14,5 |
21,8 |
|
Nennspannung [V] / Frequenz [Hz] |
400, 230 / 50, 60 |
||
|
ON-GRID --> OFF-GRID Umschaltzeit bei Stromausfall [ms] |
<10 |
||
|
Paralleler Betrieb |
ja |
||
|
8 kW |
10 kW |
15 kW |
|
|---|---|---|---|
|
Maximaler Wirkungsgrad [%] |
98,0 |
||
|
Euro-Wirkungsgrad [%] |
97,7 |
||
|
Wirkungsgrad beim Laden / Entladen der Batterie [%] 1 |
98,5 / 97,5 |
||
|
IP-Schutzart |
IP65 |
||
|
Betriebstemperaturbereich [°C] |
-35 bis +60 (Derating-Modus bei +45) |
||
|
Maximale Betriebshöhe [m] |
<3000 |
||
|
Relative Luftfeuchtigkeit [%] |
0 bis 100 |
||
|
Typische Geräuschemission [dB] |
<35 | <35 | <45 |
|
Lagertemperatur [°C] |
-40 bis +70 |
||
|
Abmessungen [BxHxT] [mm] |
503x503x199 |
||
|
Gewicht [kg] |
30 |
||
|
Kühlungskonzept |
natürliche Konvektion |
Lüfter |
|
|
Kommunikationsschnittstellen |
CT (Stromzähler) / COM RS485 / BMS-Port für Batterieanschluss (CAN, RS485) / CAN-Port (zur Verbindung mehrerer Inverter untereinander) / Anschluss für WLAN-Modul oder Ethernet / USB für SW-Update / DRM-Anschluss (Demand Response Mode) zur Steuerung durch den Netzbetreiber / NTC (optional) |
||
|
8 kW |
10 kW |
15 kW |
|
|---|---|---|---|
|
Standby-Verbrauch bei Nacht [W] |
<40W für Hot-Standby <5W für Cold-Standby |
||
|
8 kW |
10 kW |
15 kW |
|
|---|---|---|---|
|
Sicherheit |
EN IEC 62109-1/2 |
||
|
EMC |
EN 61000-6-1/2/3/4; EN 61000-3-2/3/11/12 |
||
|
Zertifizierung |
VDE 4105, G99, G98, AS4777, EN 50549, CEI 0-21, IEC 61727 / PEA/MEA, NRS-097-2-1, RD1699, TOR |
||
- EPS: Notstromversorgung, ein Ausgang, der im Falle eines Stromausfalls aktiviert wird, indem er mit 230 V Wechselstrom angeschlossene Verbraucher mit Energie versorgt und dabei, falls vorhanden, Batteriestrom verwendet
- BMS: Batteriemanagementsystem, elektronischer Batterieregler, integriert in Batteriepacks
- DRM: Demand Response Mode, Standard und Schnittstelle zur möglichen Steuerung des Inverters durch den öffentlichen Netzbetreiber
- 1: PV zu Batterie - max. Wirkungsgrad 98,5 %, Batterie zu AC - max. Wirkungsgrad 97,5 %
