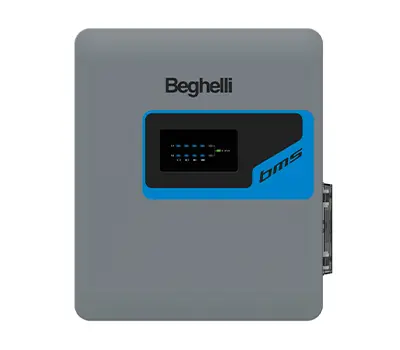

Batteriemanagementsystem

BMS

Das BMS-Modul ermöglicht es Anlagen mit großen Speicherkapazitäten zu erstellen. Bis zu 8 Batterien für dreiphasige Inverter mit einer Kapazität von bis zu 46,1 kWh.

Ein Batterieladungsüberwachungssystem (allgemein als Batteriemanagementsystem oder BMS bezeichnet) ermöglicht die intelligente Verwaltung der Autonomie und Sicherheit eines Speichersystems.

Der Hauptzweck des BMS ist das optimale Management der Batterien durch Ausgleich der Zellen, um die bestmögliche Leistung in Bezug auf Lebensdauer, Kapazität und Autonomie zu erreichen.

MERKMALE

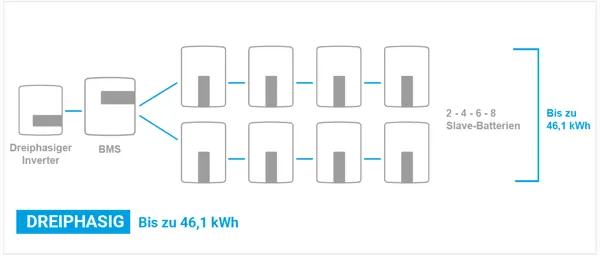

Ermöglicht die Kombination von bis zu 8 Batteriepacks mit einem einzigen dreiphasigen Inverter
Erweitert die Speicherkapazität auf ein Maximum von 46,1 kWh für Drehstrom
Im Fall von Parallelbetrieb (A+B) müssen die Packs immer eine gerade Anzahl aufweisen
Wandhalterungen, Kabel und Stecker im Lieferumfang enthalten

**Umweltperformance**
Lade-/Entladetemperaturbereich [°C]	0 bis 55
Lade-/Entladetemperaturbereich bei Volllast [°C ]	5 bis 48
Lagertemperatur [°C ]	-20 bis +55 (3 Monate) 0 bis 40 (1 Jahr)
Luftfeuchtigkeit [%]	0 bis 100
Höhenlage [m]	2000
Schutz	IP55

**Kommunikation**
Kommunikationsschnittstelle zwischen Inverter und BMS	CAN2.0/RS485
Kommunikationsschnittstelle zwischen BMS und Batterien	RS485
BMS-Statusanzeige	3 LEDs (1 für jede Teilmenge + 1 Zusammenfassung)
Kapazitätsanzeige der Hauptsteuerung	2*4 LEDs (25 %, 50 %, 75 %, 100 %)
LEDs des Batteriemoduls	2 LEDs
Ein/Aus-Schalter	1 Taste + 1 Schalter

**Zertifizierung**
Sicherheit	IEC 62477-1, IEC 61439-1, IEC 61439-2
EMC	IEC 61000-6-1/2/3/4
Einhaltung der Transportvorschriften	UN38.3

**Allgemeines**
Abmessungen (BxHxT) [mm]	368x310x140
Gewicht [kg]	5,2
Erwartete Lebensdauer [Jahre]	5

**Nominale Eigenschaften (von Batteriekonfigurationen)**
	1 Pack	2 Packs	3 Packs	4 Packs	2 Packs parallel	4 Packs parallel	6 Packs parallel	8 Packs parallel
Nennspannung [V]	115,2	230,4	345,6	460,8	115,2	230,4	345,6	460,8
Betriebsspannung [V]	100-131	200-262	300-393	400-524	100-131	200-262	300-393	400-524
Energie insgesamt [kWh]	5,8	11,5	17,3	23	11,5	23	34,6	46,1
Standardleistung [kW]	2,9	5,8	8,7	11,6	2,9	5,8	8,7	11,6
Maximale Leistung [kW]	4,0	8,0	12,0	16,0	4,0	8,0	12,0	16,0
Verschmutzungsgrad	PD3
Überspannungskategorie (OVC)	II
Schutzart	I
Empfohlener Lade-/Entladestrom [A]	25
Maximaler Lade-/Entladestrom [A]	35
Nutzbare Lade-/Entladezyklen (bei 90 % Entladetiefe DOD, bei 25 °C)	6000 Zyklen

Hinweis: Mit BMS ist die Master-Batterie nicht mehr erforderlich. Dreiphasige Inverter können an maximal 8 Batterien angeschlossen werden.
